H型单极组合式安全滑触线,HXPnR-H、HXPnR-H8 、HXPnR-H加厚系列H型单极滑触线三相制、四线制、五线制滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。HXPnR-H型单极滑触线产品以其设计新颖、结构合理、维护方便、防腐防尘性能、使用安全等特点被广泛地应用于电流较大、使用频率较高、运行速度快和环境较差的场合,如冶金、造船、起重机、汽车制造、港口装卸等。HXPnR-H型单极组合式安全滑触线。导电滑线沿滑线纵长方向用ABS塑料作为整体保护除下部开口处与导电器接触处外,因此安装后接触线没有导电的外露部分,给安装和维修带来极大的方便,同时整体的塑壳保护(开口处除外),使滑触线不致有积灰和防雨、露、冰、雪侵袭之功能,导轨与导轨之间的连接是专用的导轨连接器能使导轨和塑料外壳同伸入其间,其连接端也是安全可靠的。

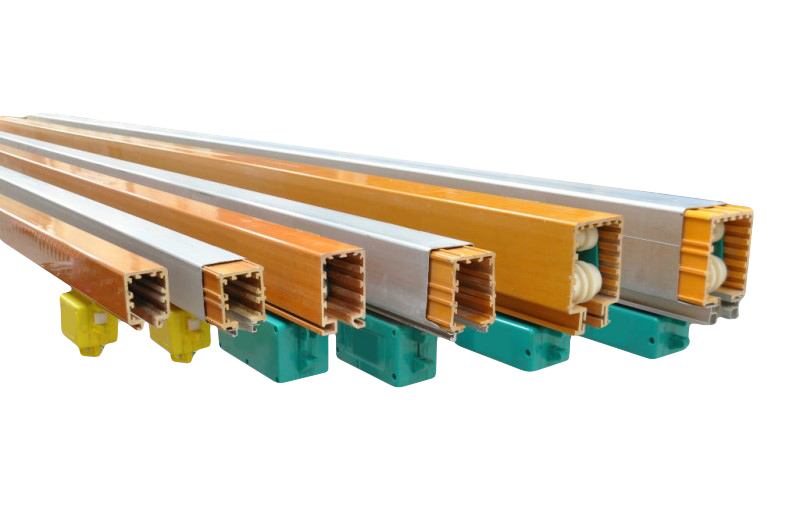

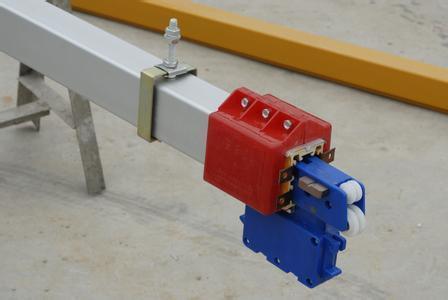

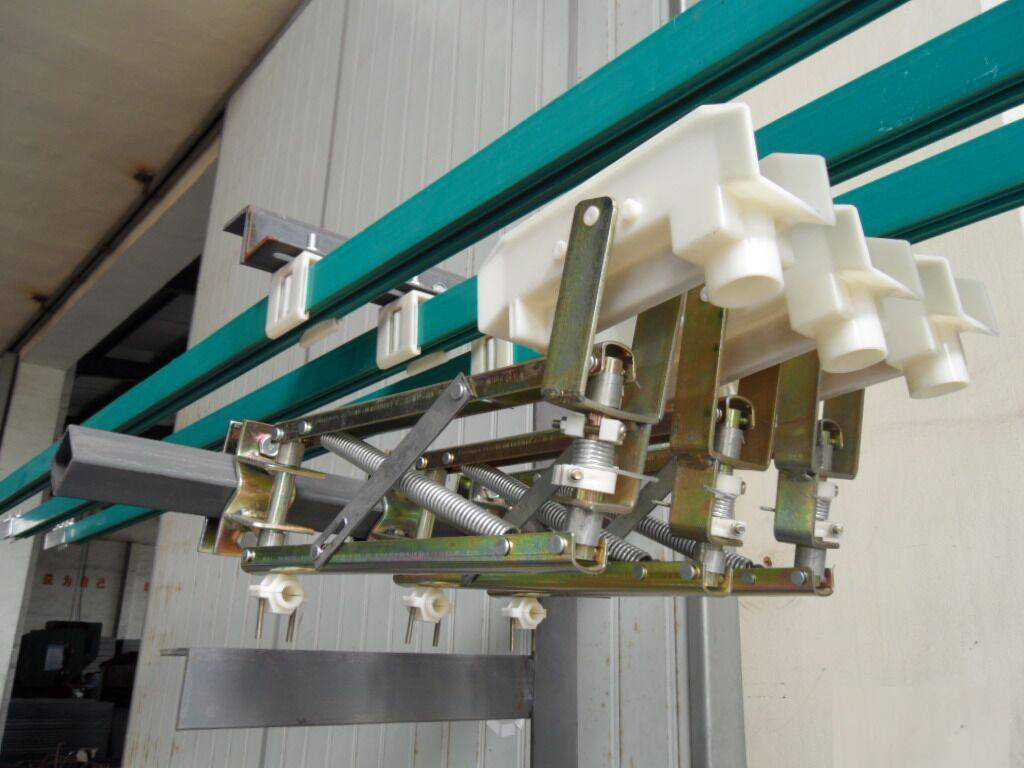

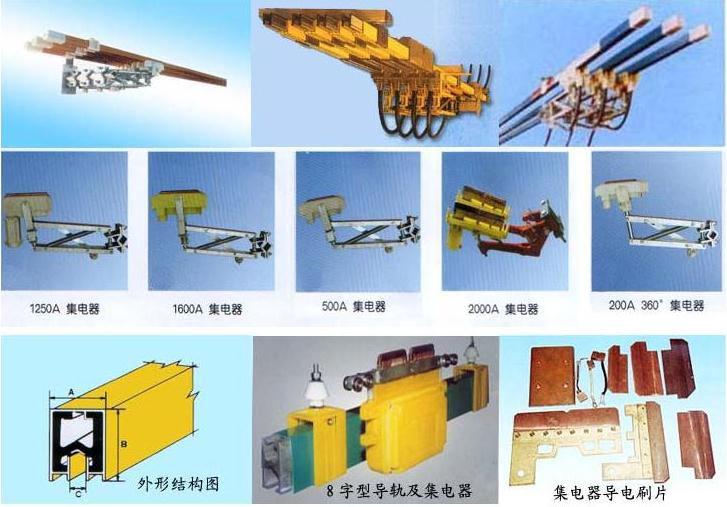

HXPnR-H型单极组合式安全滑触线产品图片
安全滑触线又称滑触线,滑线,安全滑线,还可被称为行车滑触线,起重机滑触线。安全滑触线用于给移动中的设备供电,由两部分组成,滑线导轨(固定部分,与电源相接,常导轨由单长4m/根或者6米/根连接而成),集电器(滑动部分,可在滑线轨道上或内滑动并与铜条接触取电,集电器用于与移动电机相连)。扬州志力公司安全滑触线,安全绝缘,防火阻燃,耐温,抗老化,防尘防腐蚀,防日晒雨淋. 安全滑触线用于各行各业的的桥式起重机,行车天车运输机械,电动葫芦等移动供电.
安全滑触线(封闭,管式)又分为:单极滑触线和多极滑触线。他们都具有不同的特点与使用条件。除此之外还有其他新型滑触线。例如钢体滑触线、无接缝安全滑触线,室外地沟滑触线等等。扬州志力公司的滑触线结合中外先进滑触线生产知识,通过不断的试验和改进,其生产的产品,不仅安全性能好,质量可靠,价格实惠,并且本公司有一套完善的售后维护系统,让使用客户用得放心。
安全滑触线产品用途
1、适用于各种行业的电动桥式起重机大、小车滑动输电。
2、各种运输机械、装卸桥移动供电。
3、供大型电梯、升降机等高速移动受电设施使用。
单极组合式安全滑触线产品的规格型号(选型)
型号规格 |
滑触线截面尺(mm) |
载流量(A) |
适配外置式集电器 |
||
A |
B |
C |
|||
HXPnR-H-150/200 |
26.5 |
20.0 |
7.0 |
200 |
HJD-200 |
HXPnR-H-250/400 |
42.0 |
32.5 |
10.0 |
400 |
HJD-400 HJD-200 |
HXPnR-H-400/600 |
42.0 |
32.5 |
10.0 |
600 |
HJD-600 HJD-400 |
HXPnR-H-500/800 |
42.0 |
32.5 |
10.0 |
800 |
HJD-800 HJD-600 |
HXPnR-H-700/1000 |
42.0 |
32.5 |
10.0 |
1000 |
HJD-1000 HJD-600 |
HXPnR-H-900/1250 |
42.0 |
32.5 |
10.0 |
1250 |
HJD-1250 HJD-800 |
HXPnR-H-1500/2000 |
65 |
50 |
12 |
2000 |
HJD-1000 HJD-1250 |
HXPnR-H-2000/2500 |
85 |
60 |
15 |
2500 |
HJD-1250 HJD-1000 |
HXPnR-HB-1600/2000 |
91.7 |
55 |
15.6 |
2000 |
HJD-1000C HJD-1250C |
HXPnR-HB-2500/3000 |
91.7 |
55 |
15.6 |
3000 |
HJD-1500C HJD-1250C |
注:1、滑触线标准长度:6m。 |
单极组合式安全滑触线产品技术标准,技术参数:
规格型号 |
HXPnR-H-150 |
HXPnR-H-200 |
HXPnR-H-300 |
HXPnR-H-400 |
HXPnR-H-500 |
HXPnR-H-800 |
HXPnR-H-1300 |
额定电流( A ) |
150A |
200A |
300A |
400A |
500A |
800A |
1300A |
+35°C 时电流电阻( Ω /m ) |
0.000412 |
0.000354 |
0.000293 |
0.000212 |
0.000127 |
0.00083 |
0.000061 |
轨距 80mm 时轨间阻抗( Ω /m ) |
0.000528 |
0.000413 |
0.000326 |
0.000228 |
0.000163 |
0.000148 |
0.000122 |
行运电压( V ) |
交流 660V/AC 或直流 600V/DC |
||||||
绝缘护套击穿电压( KV ) |
13.9 |
||||||
绝缘体表面电阻( Ω ) |
2 × 1013 |
||||||
KC (相比漏电起痕指数) |
>600V |
||||||
允许最大运行速度( m/min ) |
600 |
||||||
环境温度范围 |
-35°C — +55°C |
||||||
绝缘材料可燃性 |
自灭 |
||||||
外型尺寸( mm ) |
23.6×31.6 32×42 |
||||||
悬挂间距( m ) |
1.5m/3m 1.33m/4m 1.5m/6m 2m/6m |
||||||
导轨断面膨胀(不考虑) |
安装长度 150 米内 安装长度 200 米内 |
||||||
导轨标准长度( m ) |
6 |
||||||
耐腐蚀性 |
耐酸、耐碱、耐盐雾等 |
||||||
外壳防护等级 |
IP23 |
||||||
防腐电等级 |
0 级, 1 级 |

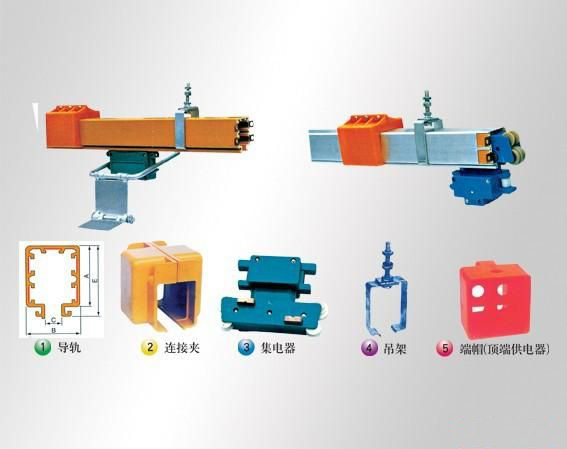

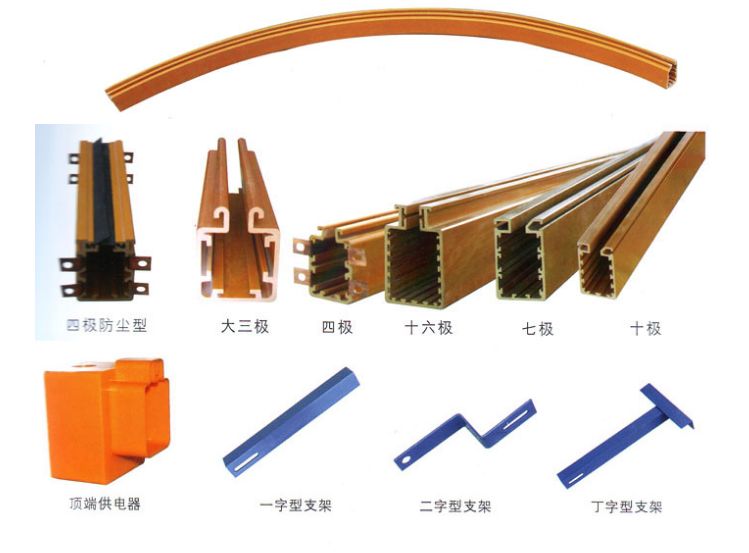

多极导管式安全滑触线产品图片

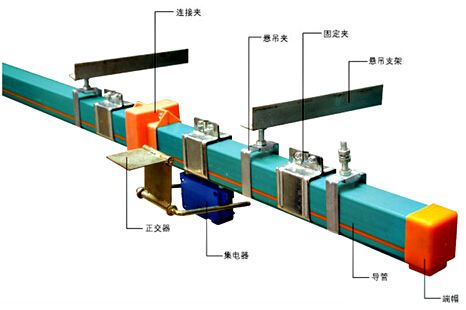

安全滑触线-滑线导轨 HXTS、HXTL系列多极管式安全滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。扬州志力产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

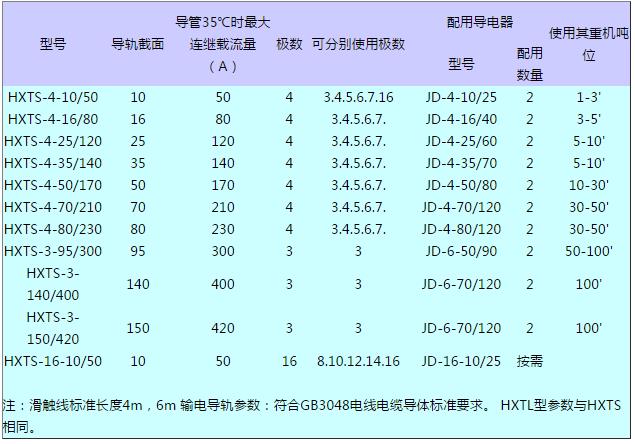

HXTS、HXTL系列多极管式安全滑触线技术规格

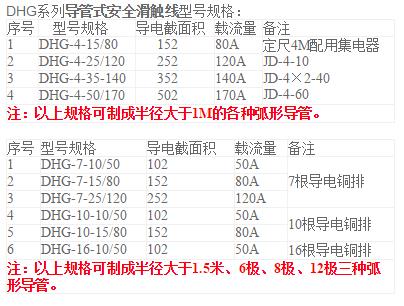

DHG系列导管式安全滑触线是在特殊配制的半封闭工程塑料导管或铝合金导管内,嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线,适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。
