HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑触线由M型、C型、Ω型铜导管与相配置的PVC绝缘护套、外置式集电器以及与之相对应的支架、端口、喇叭口、接头滑座等组件组合而成。该产品以其体积小、结构紧凑、性能稳定、组合自由等特点被广泛地应用于汽车、邮电、机械、化工、烟草、电器等行业的输送线、检测线作为移动供电和信号传输。




(C,M,Ω)滑触线技术规格

HXPnR-M、HXPnR-C、HXPnR-Ω系列单极组合式滑触线

The series of HXPnR-M、HXPnR-C、HXPnR-Ω monople assembled busbars

型号规格

Type & spec

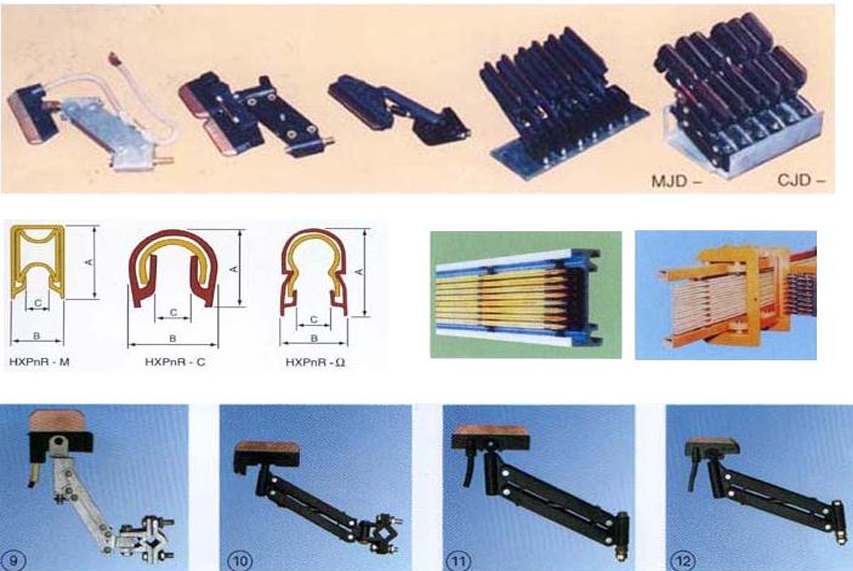

滑触线截面尺寸(mm)Busbar size (mm)

载流(A)

Curre(A)

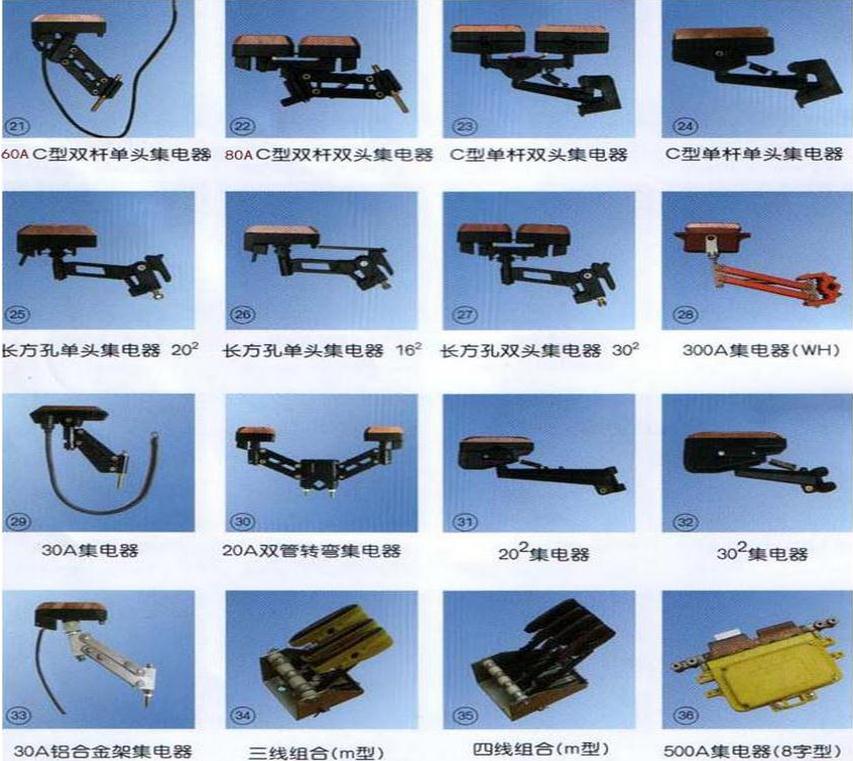

适配外置式集电器

Suitable current collector

A

B

C

HXPnR-M-100

15.2

9.6

3.8

100

MJD-100-M1.MJD100-M2

HXPnR-C-120

15.8

14.8

5.4

120

MJD-120-C1.MJD120-C2

HXPnR-Ω-100

17.8

12

6.1

100

MJD-100- Ω

注:1、滑触线标准长度:4m。2、HXPnR-M、HXPnR-C及HXPnR-Ω性能相同,几何形状不同。

Note:1、Standard busbar length:4m.  2、Same performance, different dimension.
