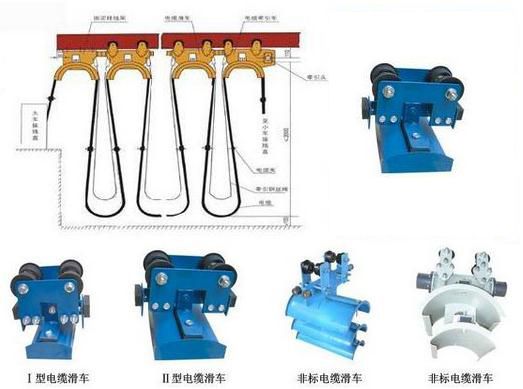

ZYGHC型工字钢电缆滑车系列为起重机小车供电的一种导电形式。它有走轮、支架、托板组成，将软电缆固定在托板上，由牵引架与电缆滑车同步，从而实现小车供电的目的。
ZYGHC型工字钢电缆滑车系列分为中载荷型、重载荷型和轻载荷型，因此滑车行走轮为Φ80、Φ63、Φ50的三种。承载能力<50~150kg，每类按托板层数分为单层、双层、三层，每类中有三种形式。首端为电缆牵引车，终端为固定挂线架，中间为电缆滑车，该系列滑车分Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五种型号，如用户采用12#、14#、16#或更大号数工字钢，可在订货时注明，本公司可成套供货。

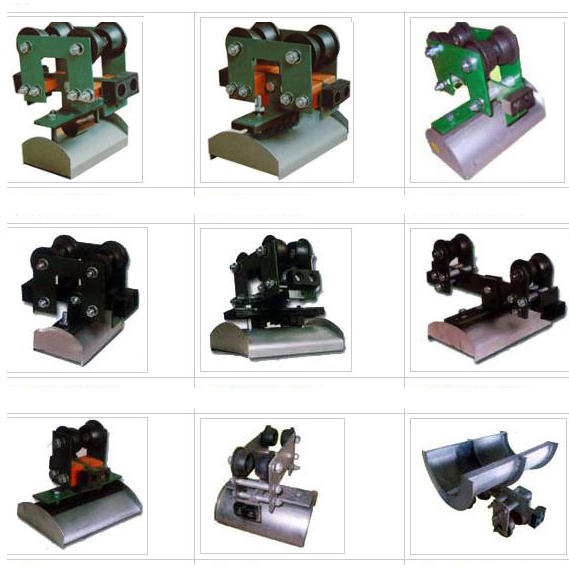

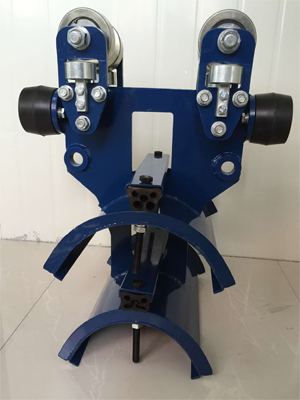

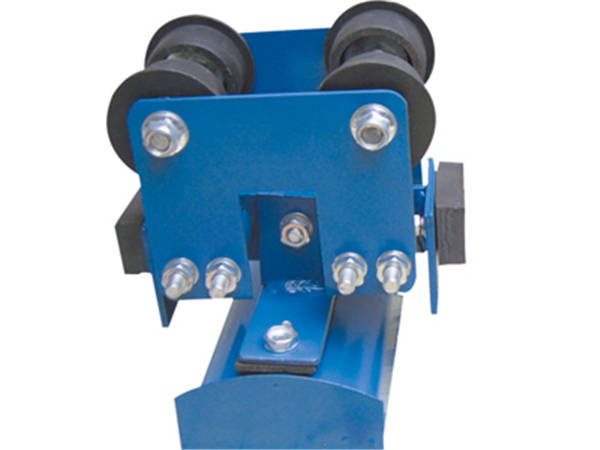

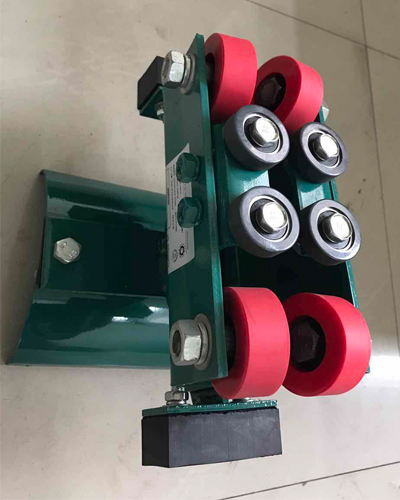

防爆工字钢电缆滑车产品图片

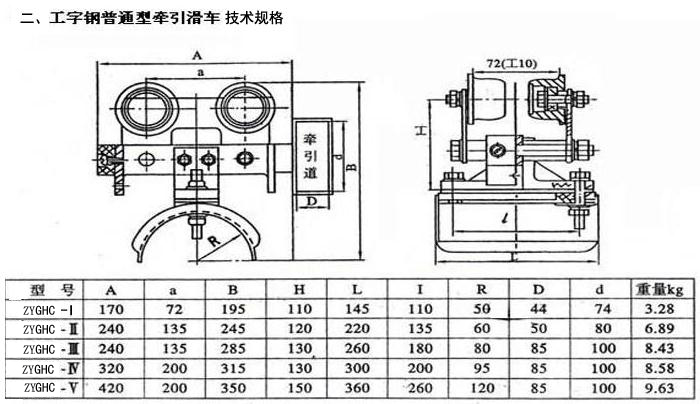

一、工字钢电缆滑车规格参数
|
型号 |
A |
a |
B |
I |
L |
l |
R |
重量kg |
|
ZYGHC-Ⅰ10# |
170 |
72 |
195 |
110 |
145 |
110 |
50 |
2.84 |
|
ZYGHC-Ⅱ10# |
240 |
135 |
245 |
120 |
220 |
135 |
60 |
5.88 |
|
ZYGHC-Ⅲ10# |
240 |
135 |
285 |
130 |
260 |
180 |
80 |
7.09 |
|
ZYGHC-Ⅳ10# |
320 |
200 |
315 |
130 |
300 |
200 |
95 |
7.33 |
|
ZYGHC-Ⅴ10# |
420 |
200 |
350 |
150 |
360 |
260 |
120 |
8.35 |
三、工字钢电缆滑车安装说明
1、固定挂线架安装好后，后边应焊一挡铁。
2、调整牵引头，使小车在整个行程中不碰牵引孔的上下边缘为好。
3、电缆长度为起重机跨度的1.2倍加8米。
4、调整牵引钢丝绳，使其长度小于同节电缆长度，运行时由牵引钢丝绳受力。
5、当电缆直径不等时，电缆夹间垫以软橡皮，使其外径基
本相同，以便将电缆夹紧。
6、布电缆时，应考虑两面电缆托板受力均衡。
7、当电缆滑车为二层、三层时，要求相同。
8、滑车装置上的双垫圈为调整垫圈，当导轨不合适时，把垫圈放在固定板的内侧，以调整轨距的宽窄，出厂时按导轨①160×88×6、②140×80×6、③120×74×6、④100×68×6、I180×94×6.5制造。
非标滑车按图纸加工制作。
四、附：常规工字钢规格表
|
型 号 |
尺寸（毫米） |
截面面积 （厘米2） |
理论重量 （公斤/米） |
||||
|
h |
b |
d |
t |
r1 |
|||
|
10 |
100 |
68 |
4.5 |
7.6 |
3.3 |
14.3 |
11.2 |
|
12.6 |
126 |
74 |
5 |
8.4 |
3.5 |
18.1 |
14.2 |
|
14 |
140 |
80 |
5.5 |
9.1 |
3.8 |
21.5 |
16.9 |
|
16 |
160 |
88 |
6 |
9.9 |
4 |
26.1 |
20.5 |
|
18 |
180 |
94 |
6.5 |
10.7 |
4.3 |
30.6 |
24.1 |
|
20a |
200 |
100 |
7 |
11.4 |
4.5 |
35.5 |
27.9 |
|
20b |
200 |
102 |
9 |
11.4 |
4.5 |
39.5 |
31.1 |
|
22a |
220 |
110 |
7.5 |
12.3 |
4.8 |
42 |
33 |
|
22b |
220 |
112 |
9.5 |
12.3 |
4.8 |
46.4 |
36.4 |
